Преобразователь относится к устройству, которое преобразует электрическую энергию и акустическую энергию в друг другу. Преобразователь, который преобразует электрическую энергию в акустическую энергию, называется передавающим датчиком; Преобразователь, который преобразует акустическую энергию в электрическую энергию, является приемным преобразователем. Основными показателями производительности преобразователя являются рабочая частота, частота полосы пропускания, электроакустическая частота, импеданс на резонансной частоте, направления (ширина луча передачи) и чувствительность. Согласно физическим характеристикам и используемым материалам, преобразователи могут быть разделены на две категории: магнитострикционные преобразователи и электрострикционные преобразователи. Первый использует магнитостриктивный эффект ферромагнитных материалов, часто изготовленных из никелевых или никелевых сплавов; Последний использует электрострикционные и пьезоэлектрические эффекты и часто изготавливается из диэлектрических материалов, таких как керамика бария и керамика из фрезерованной титаната.

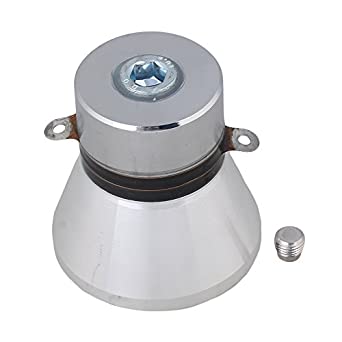

Ультразвуковой датчик или ультразвуковой датчик является акустическим датчиком. Ультразвуковые преобразователи используют пьезоэлектрическую керамику, которая резонирует на ультразвуковых частотах. Пьезоэлектрический эффект материала преобразует электрические сигналы в механическую вибрацию. Типы ультразвуковых преобразователей: их можно разделить на пьезоэлектрические преобразователи, сэндвич -датчики, цилиндрические преобразователи, инвертированные преобразователи рога и т. Д. Когда напряжение применяется к пьезоэлектрическому преобразователю, пьезоэлектрические кристалы изменяют размер и форму; Напряжение переменного тока заставляет их колебаться на той же частоте и генерировать ультразвуковые волны.
Преобразователь состоит из корпуса, подходящего слоя, пьезоэлектрического керамического датчика диска, поддержки, проводящего кабеля и приемника матрицы тарелки. Пьезоэлектрический керамический преобразователь диска состоит из PZT-5 пьезоэлектрического материала, поляризованного в направлении толщины. Приемник для тарелки состоит из 8-16 преобразователей тарелки, двух металлических колец и резиновых прокладок.
Ультразвуковые преобразователи широко используются. Они разделены на отрасли, сельское хозяйство и транспорт, жизнь, медицинские и военные в соответствии с отраслями, к которой они применяются. Согласно реализованным функциям, он разделен на ультразвуковую обработку, ультразвуковую очистку, ультразвуковое обнаружение, обнаружение, мониторинг, телеметрию, дистанционное управление и т. Д.; Согласно рабочей среде, он разделен на жидкость, газ, живые организмы и т. Д.; Согласно своей природе, он разделен на ультразвук власти, ультразвук, ультразвук, ультразвуковую визуализацию и т. Д.
Пьезоэлектрические керамические преобразователи используют пьезоэлектрический эффект поляризованного пьезоэлектрического тела для достижения выходного выходного сигнала. Входная часть управляется сигналом синусоидального напряжения, который заставляет ее вибрировать через обратный пьезоэлектрический эффект. Вибрационная волна механически связана с выходным портом через входные и выходные порты, а выходная часть генерирует электрические заряды с помощью положительного пьезоэлектрического эффекта, чтобы реализовать два преобразования пьезоэлектрического тела из электрической энергии -механической энергии -электрической энергии. И получить наивысшее выходное напряжение на резонансной частоте пьезоэлектрического преобразователя.
По сравнению с электромагнитными трансформаторами, пьезоэлектрические керамические трансформаторы имеют преимущества малого размера, легкого веса, высокой плотности мощности и высокой эффективности, сопротивления разрушению, высокотемпературного сопротивления, без страха сжигания, отсутствия электромагнитного вмешательства и электромагнетного шума. Кроме того, пьезоэлектрический керамический трансформатор имеет простую структуру, легко изготавливать и легко массово производить, что делает его идеальным компонентом замены для электромагнитных трансформаторов в некоторых полях. Пьезоэлектрические керамические трансформаторы в основном используются в переключающих преобразователях, ноутбуке, неоновых драйверах и т. Д.
Ультразвуковой двигатель использует статор в качестве датчика. Обратный пьезоэлектрический эффект пьезоэлектрического кристалла используется для размещения статора двигателя на ультразвуковой частотной вибрации. Затем трение между статором и ротором передает энергию, чтобы привести к вращению ротора. Ультразвуковой двигатель имеет небольшой объем, большой крутящий момент, высокое разрешение, простую структуру, прямое привод, отсутствие тормозного механизма, без механизма подшипника, эти преимущества полезны для миниатюризации устройства. Ультразвуковые двигатели широко используются в оптических инструментах, лазерах, полупроводниковых микроэлектронических процессах, точной машине и инструментах, робототехнике, медицине и биологической технике.
Принцип ультразвукового чистящего преобразователя состоит в том, чтобы использовать физические эффекты, такие как кавитация, давление радиации и звуковой поток, когда ультразвуковые волны распространяются в чистящем растворе, для очистки грязи на чистящих частях и способствовать химической реакции между чистящей жидкостью и грязью, последняя цель чистящих объектов. Частота, используемая ультразвуковой чистящей машиной, может быть выбрана от 10 до 500 кГц в соответствии с размером и целью чистящего объекта, как правило, от 20 до 50 кГц. С увеличением частоты ультразвукового преобразователя может использоваться генератор Лангживана, продольный генератор, генератор толщины и т. Д. С точки зрения миниатюризации, существует радиальная вибрация и изгибающая вибрация вибратора пластины. Ультразвуковая очистка все чаще используется в бытовом оборудовании, электронике, автомобиле, резине, печати, самолетах, продовольственных, больничных и медицинских исследованиях.
Существует два типа ультразвуковых сварных преобразователей : ультразвуковые металлические сварки и преобразователи ультразвуковой пластиковой сварки. Среди них широко использовалась технология ультразвуковой пластиковой сварки. Ультразвуковая сварка использует ультразвуковую вибрацию, генерируемую преобразователем, и передает энергию ультразвуковой вибрации в область сварки через верхнюю сварку. Из -за большого акустического сопротивления зоны сварки (то есть соединения двух сварных сварных средств) будут получены локальные высокие температуры, чтобы расплавлять пластик или металл, а сварки выполняются под действием контактного давления. Ультразвуковая сварка может легко сваривать детали, которые не могут быть сварены другими методами сварки. Кроме того, он также экономит дорогие затраты на плесени для пластиковых продуктов, сокращает время обработки, повышает эффективность производства и является экономичным, быстрым и надежным.
Добавляя тонкий абразив с помощью ультразвукового инструмента обработки в заготовку под определенным статическим давлением, может быть обработана та же форма, что и инструмент. Во время обработки преобразователь должен генерировать амплитуду от 15 до 40 микрон на частоте от 15 до 40 кГц. Ультразвуковые инструменты делают абразив на поверхности заготовки, подверженного непрерывному воздействию значительного воздействия, разрушая участок ультразвукового радиации, разбивая материал и достигая цели удаления материала. Ультразвуковая обработка в основном применяется к обработке хрупких и твердых материалов, таких как драгоценные камни, нефрит, мрамор, агат и цементированный карбид, а также обработку отверстий в форме и тонких глубоких отверстий. Кроме того, добавление вибрации ультразвукового преобразователя к обычным режущим инструментам также может повысить точность и эффективность.
Ультразвуковая потеря веса заключается в том, чтобы использовать эффект кавитации и микромеханическую вибрацию ультразвуковых преобразователей для разрушения и эмульгирования избыточных жировых клеток при эпидермисе человека, а затем выделяют их для достижения цели потери веса и формирования. Это новая технология, разработанная на международном уровне в 1990 -х годах. Ультразвуковая технология обезжиривания достигла быстрого развития дома и за рубежом.
Ультразвуковой датчик используется для получения давления кровеносного сосуда. Когда воздушный шар оказывается под давлением и жестко прижимается к кровеносному сосуду, ультразвуковой датчик не может ощущать давление кровеносного сосуда, поскольку приложенное давление выше давления вазодилатации. Когда давление кровеносного сосуда уменьшается до определенного значения, давление двух достигает равновесия. В это время ультразвуковой датчик может чувствовать давление кровеносного сосуда. Это давление является систолическим давлением сердца. Индикаторный сигнал отправляется через усилитель, чтобы дать значение артериального давления. Устранение стетоскопа на электронном сфигмоманометре может снизить интенсивность труда медицинского персонала.
В токсичных, радиоактивных и других суровых условиях люди не могут работать рядом с ними и должны контролировать дистанционное управление; телевизоры, электрические вентиляторы и другие электрические переключатели требуют дистанционного управления. Они могут быть оснащены ультразвуковыми преобразователями. Передавая ультразвуковые волны с расстояния, приемный преобразователь, установленной в контролируемой системе
В современной транспортировке необходимо автоматически контролировать движение и подсчет транспортных средств, чтобы понять работу транспортных средств. Например, станция наблюдения за дорожным контролем оснащена ультразвуковым преобразователем и его вспомогательным оборудованием, которое можно использовать как для передачи, так и для приема. Когда транспортное средство пройдет, будет возврат акустического пульса. Количество ежедневных транспортных средств может быть получено путем подсчета и накопления. Установите двойной преобразователь в задней части автомобиля, чтобы предотвратить столкновение задних. Установка приемного пьезоэлектрического ультразвукового преобразователя на дороге также может контролировать рисунок шума.
Широкое использование ультразвуковых преобразователей делает жизнь людей все более удобной, а качество жизни становится все выше и выше. Weifang Jude - это ультразвуковой производитель преобразователей и поставщик, специализирующийся на предоставлении ультразвуковых преобразователей, обеспечивая ультразвуковые преобразователи чистки, ультразвуковые сварки и ультразвуковые преобразователи.
