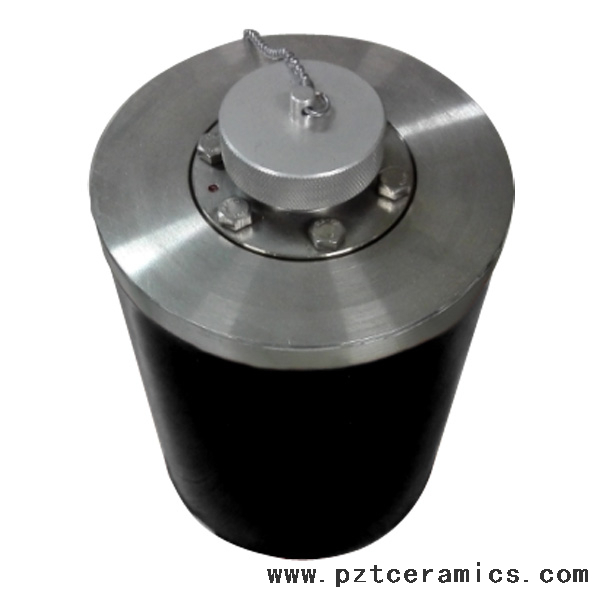

Ультразвуковой акустический датчик
Tube Tube Tube C-11K
Ультразвуковой акустический преобразователь работает пьезоэлектрическим эффектом кристаллической пьезоэлектрической керамики или магнитострикционного эффекта железного сплава. Мы используем электрострикционные эффекты и пьезоэлектрические эффекты для производства и получения УЗИ. Когда сонар испускает ультразвуковые волны, напряжение ультразвукового колебания применяется на обоих концах кристаллического листа. Таким образом, толщина кристалла будет изменяться при ультразвуковом напряжении колебаний, что приведет к ультразвуковой вибрации. Кристалл вибрирует, чтобы способствовать радиации, генерируемому окружающей водой.
Параметр производительности Таблица 1:
Рабочая полоса частот: | 8 кГц ~ 20 кГц |
Резонансная частота: | 11 кГц |
Горизонтальный луч: | всенаправленный |
Вертикальный луч: | 45 градусов (-3 дБ) |
Максимальная входная мощность: | 800 Вт |
Уровень источника звука: | 195db (11 кГц) |
Глубина работы: | 500 м |

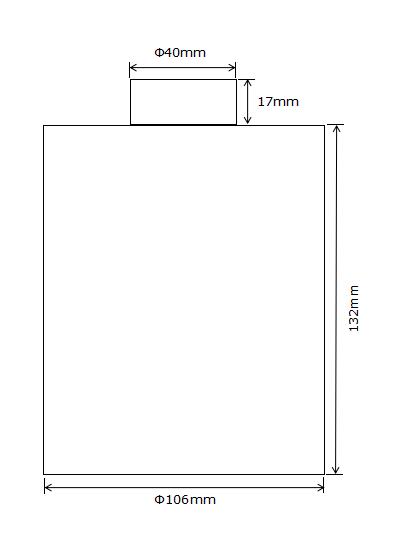

Максимальный диаметр: | 106 м |
Высота: | 150 мм |
Вес в воздухе: | 4,5 кг |
Рабочая температура: | -5 ℃ ~ +70 ℃ |
Температура хранения: | -40 ℃ ~ +80 ℃ |
Таблица откликов передачи напряжения
Частота （КГц) | Передача напряжения отклика (DB) |
5 | 130 |
6 | 134.4 |
7 | 137.3 |
8 | 139.8 |
9 | 141.6 |
10 | 142.7 |
11 | 144.4 |
12 | 142.2 |
13 | 141.3 |
14 | 141.5 |
15 | 142 |
16 | 142 |
17 | 140 |
18 | 140.3 |
19 | 141.5 |
20 | 140.6 |
21 | 140.5 |
22 | 140.8 |
23 | 140.7 |
24 | 141.2 |
25 | 140.8 |
26 | 139.9 |
27 | 139 |
28 | 139.1 |
29 | 139.4 |
30 | 138.8 |

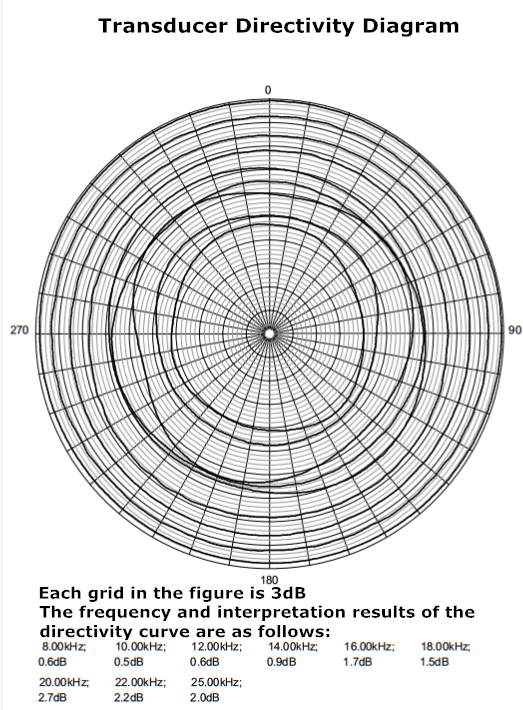

Горизонтальная направленность

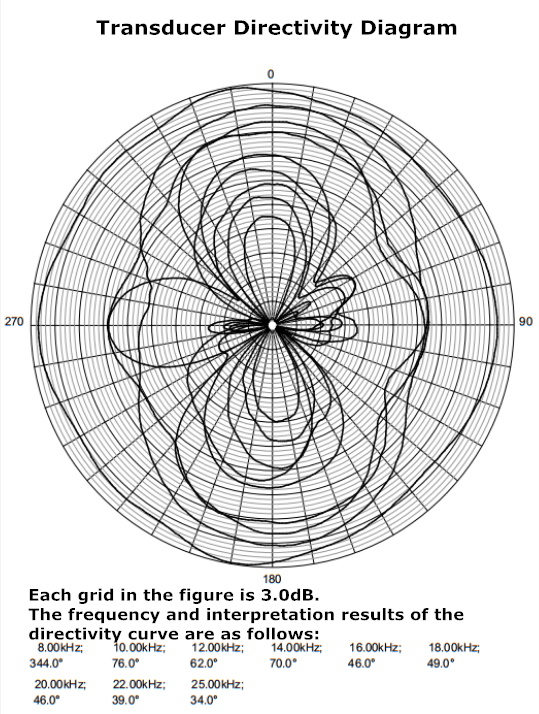

Вертикальная направленность
Применение: Ультразвуковой акустический преобразователь используется для обнаружения морских и подводных датчиков.
Weifang Jude Electronic Co., Ltd является производителем пьезоэлектрических керамических компонентов , мы занимались этой отраслью в течение 20 лет, у нас есть собственный завод, опытный технический персонал, мы достигаем сертификации ISO 9001.
Мы сотрудничаем с бытовыми первоклассными университетами, создаем профессиональную пьезоэлектрическую керамическую комнату исследований и разработок, причем вся эта поддержка мы можем обеспечить лучшее качество продукта и лучший сервис.
Институт исследований и разработок: www.xjtcyjy.com
Сертификация:
Фабрика:
Перевозки:
Большинство наших продуктов доставки клиенту по воздуху через Express Company, такую как DHL, UPS, TNT , EMS и т. Д.
Время транспортировки : одна неделя может прибыть офис клиента после отправки у нас .
.
Связаться с нами:
Почта: sales@pztceramics.com
Тел/Факс:+86-0536-2221236
Веб -сайт: www.pztceramics.com
