Спецификация керамической антенны GPS
Пассивная керамическая антенна GPS , которая имеет преимущества небольшого размера и низкого энергопотребления, может принять сигнал частоты GPSL 1 и использовать в автомобильной навигационной системе и портативном электронном оборудовании.
GPS проходит через спутниковой сигнал для получения спутникового позиционирования или навигации терминала, а получение сигнала должно использовать антенну. Спутниковые сигналы GPS делятся на L1 и L2, частоту 1575,40 МГц и 1228 МГц, соответственно, где L1 для обновления гражданского сигнала сигнал -это круговая поляризация, сила сигнала -166 дБ или около того, являются относительно слабыми сигналами. Эти особенности определяют подготовку послужной антенны для рецепта GPS.
1. Идентификация продукта
Джуд Электронный | Керамическая антенна | Центральная частота | Структура | Размер | Толщина |
JD | Дат | 1575 | S | 25 | T4 |
2. Антенна производительность
Параметры | Единица | Технические спецификации | ||||
Модель антенны | / | JDFF1575S25T4 | JDFF1575S20T4 | JDFF1575S15T4 | ||
Измерение | мм | 25 × 25 × 4 | 20 × 20 × 4 | 15 × 15 × 4 | ||
Толщина | мм | 9 | ||||
Центральная частота | МГц | 1575.42±2 | ||||
VSWR | / | ≤1,5 | ||||
-10DB полосы пропускания | МГц | > 10 | > 8 | > 5 | ||
Импеданс | Ом | 50 | ||||
Получите в Зените | DBIC | 5DBIC на основе плоскости заземления 50 × 50 мм | ||||
Осевое соотношение | / | ≤3 | ||||
Поляризация | / | правая эллиптически поляризованная волна (RHCP) | ||||
3. Материалы
Число | Части | Спецификации |
1 | Антенна | Микроволновая керамика |
2 | Элемент эмиссии | Серебряный электрод |
3 | Приколоть | Медная булавка |
4. Условие измерения
Число | Параметры | Технические спецификации |
1 | Рабочая температура | -20 ℃ ~+80 ℃ |
2 | Температура хранения | -25 ℃ ~+85 ℃ |
3 | Шок -тест | Sine Sweep 1g (0-p) |
10 ~ 50 ~ 10 Гц каждая ось | ||
4 | Напряжение постоянного тока | DC = 3,3 ± 0,3 В. |
5. Антенна радиационная картина
6. Антенна размер
Типы | L (мм) | W (мм) | Хм) | D (мм) | R (мм) |
JDFF1575S25Y4 | 25,0 ± 0,2 | 25,0 ± 0,2 | 4,0 ± 0,1 | 1.8 | 3.0 |
JDFF1575S20Y4 | 20,0 ± 0,2 | 20,0 ± 0,2 | 4,0 ± 0,1 | 1.1 | 1.5 |
JDFF1575S15Y4 | 15,0 ± 0,2 | 15,0 ± 0,2 | 4,0 ± 0,1 | 0.6 | 1.5 |
Weifang Jude Electronic Co., Ltd является производителем пьезоэлектрических керамических компонентов , мы занимались этой отраслью в течение 20 лет, у нас есть собственный завод, опытный технический персонал, мы достигаем сертификации ISO 9001.

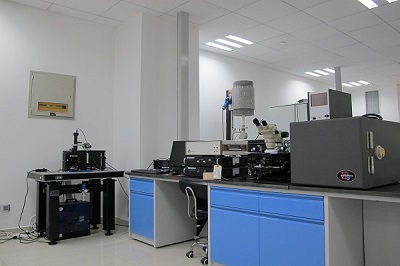

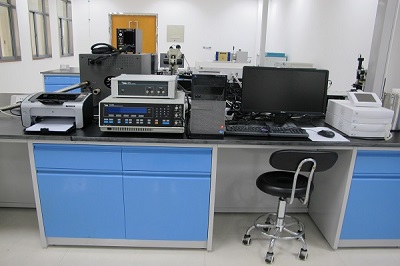

Мы сотрудничаем с бытовыми первоклассными университетами, создаем профессиональную пьезоэлектрическую керамическую комнату исследований и разработок, причем вся эта поддержка мы можем обеспечить лучшее качество продукта и лучший сервис.
Институт исследований и разработок: www.xjtcyjy.com
Сертификация:
Фабрика:
Перевозки:
Большинство наших продуктов доставки клиенту по воздуху через Express Company , такую как DHL ,
UPS , TNT , EMS и т . Д. .
.
Связаться с нами:
Электронная почта: sales@pztceramics.com
Тел/Факс: +86 0536 2221236
Интернет: www.pztceramics.com
