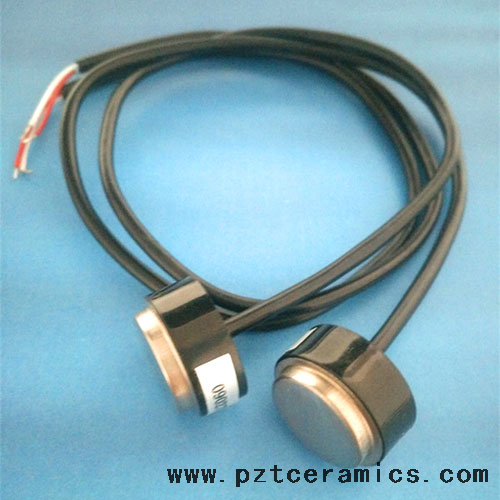

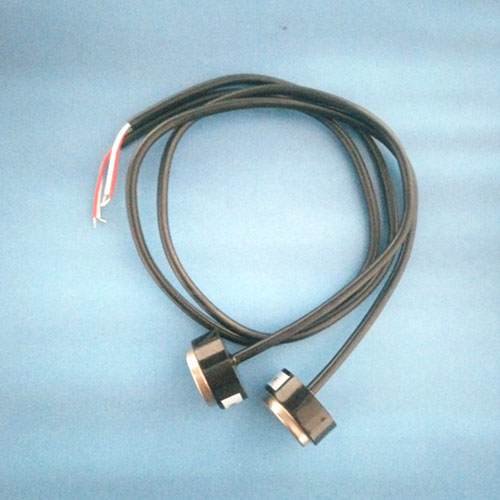

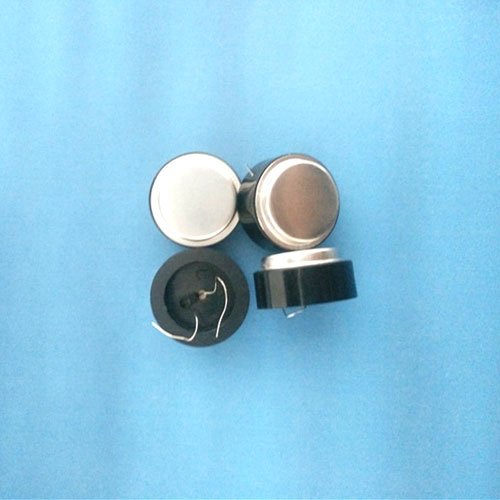

Датчик ультразвукового расхода пьезоэлектрический датчик

штат:



Запрос цены Добавить в корзину

Описание продукта

Ультразвуковые датчики потока тепловой воды

Ultrasonic flow meter sensor consists of piezoelectric c eramic plate, matching materials and shielding layer, shell, whose character is on the top of the piezoelectric ceramic piece is equipped with signal processing board, the signal processing board of two electrodes respectively welding on piezoelectric ceramic piece, the side below, electrode and shielding wire connection , the signal processing board in the middle of the match on welding electronic Компоненты, на оболочке полости, заполняющей герметизирующую резину. Ультразвуковой преобразователь, тепломер, может не только улучшать консистенцию интенсивности сигнала ультразвукового преобразователя и сигнала, и может сделать пьезоэлектрический генеральный генеральный чип и сигнал пропускания, согласуется с частотой ультразвуковой вибрации, но также обладает высокой силой, сопротивлением коррозионной сопротивления, высокой температуре, высокой температурной, противоположности, высокой эффективности, высокой эффективности.

Фирменная марка:	Джуд
Модель №:	JDCR-14002
Материал:	Pzt-5
Материал для лоскута:	Пластиковый материал и нержавеющий металл
MOQ:	Договоренно
Пропускная способность:	10000 пара/месяц
Упаковка:	34 × 32 × 24 мм/картон, около 5 кг/ctn
Оплата:	T/T, L/C.
Время доставки заказа :	В течение 30 рабочих дней
Транспорт:	По эфиру через Express Company, такую как DHL, TNT, UPS, EMS

Модели и технические данные:

Тип	Центральная частота	Чувствительность	Афтершоком	Коэффициент возврата	Рабочая температура	Емкость	Импеданс
JDRC-14001	960 ± 5 кГц	> 35db	<10bus	> 0,6 мВ	10 ℃ -90 ℃	1200pf ± 10%	<100 Ом
JDRC-14002	960 ± 5 кГц	> 35db	<10bus	> 0,6 мВ	10 ℃ -90 ℃	1200pf ± 10%	<100 Ом
JDRC-14003	960 ± 5 кГц	> 35db	<10bus	> 0,6 мВ	10 ℃ -90 ℃	1200pf ± 10%	<100 Ом

Материал для клапана: пластиковый материал

Нержавеющий металл

图片 1.png

Электрическая спецификация :

тип	JDRC-14002	Резонансное сопротивление	<100 Ом	Чувствительность	> 35db
емкость	1200pf ± 10%	Центральная частота	960 кГц ± 10 кГц	Вернуть радио	> 0,6 мВ
Афтершоком	<10bus	Рабочая температура	0 ° C-95 ° C.	Метод герметизации	Эпоксидная смола
Сопротивление давлению	> 3,0 МПа	Степень защиты	IP68	Ведущая позиция	Датчик центр

Примечание . Все материалы, соответствующие требованиям защиты окружающей среды, в то время как пьезоэлектрическая керамическая, освобожденная от ограничения свинца .

Упаковка:

ПК/CTN

Упаковочная тарелка

(см)

Упаковочная коробка

(см)

Вес брутто

( Кг )

Вес нетто

( Кг )

500

32,5 × 30 × 3,5

34 × 32 × 26

6.3

5.6

Примечание :

1. Условие хранения : -25 ° C ～ 11 ° C.

2. Пожалуйста, примите во внимание анти -помехи при разработке водительской схемы.

3. Продвигаемое напряжение, как предполагается, ниже 5 В.П.

4. Рабочая температура: 0 ° C ～+95 ° C.

5. Максимальная выносливость давления составляет 3,0 МПа.

*Все продукты могут быть настроены в соответствии с требованиями клиента.

Weifang Jude Electronic Co., Ltd является производителем пьезоэлектрических керамических компонентов , мы занимались этой отраслью в течение 20 лет, у нас есть собственный завод, опытный технический персонал, мы достигаем сертификации ISO 9001.

Мы сотрудничаем с бытовыми первоклассными университетами, создаем профессиональную пьезоэлектрическую керамическую комнату исследований и разработок, причем вся эта поддержка мы можем обеспечить лучшее качество продукта и лучший сервис.
